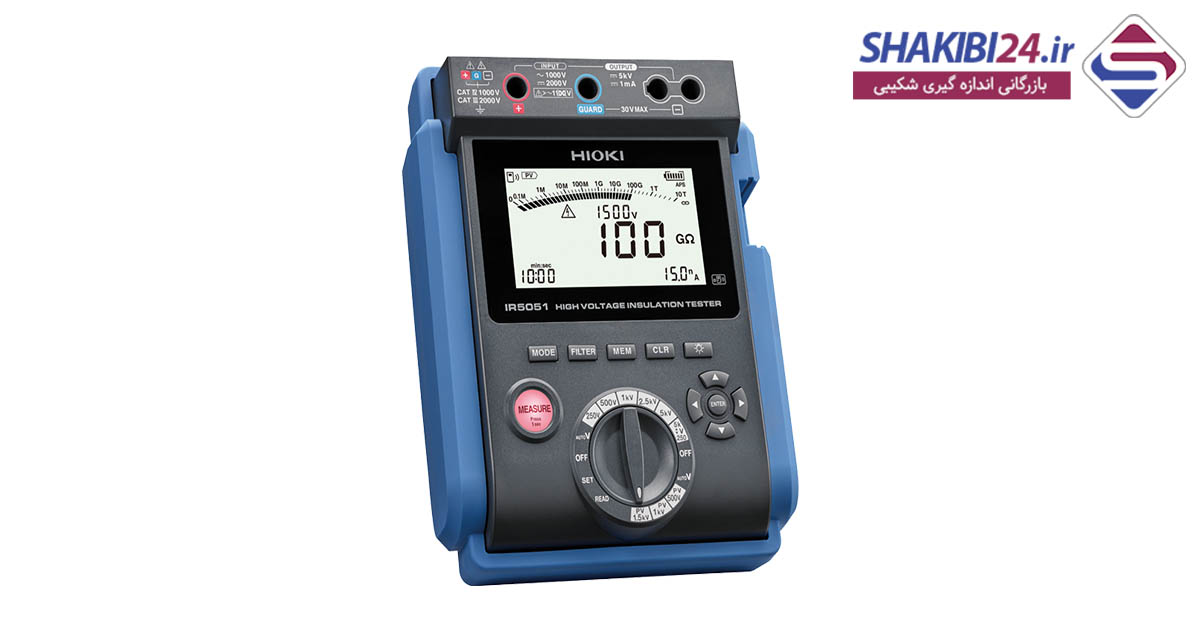

میگر (Megger) یک دستگاه اندازه‌گیری تخصصی در حوزه برق است که برای سنجش میزان مقاومت عایقی در تجهیزات و سیستم‌های الکتریکی مورد استفاده قرار می‌گیرد. این دستگاه با اعمال ولتاژ بالا بر روی مدار یا کابل، میزان نشتی جریان و کیفیت عایق را اندازه‌گیری می‌کند و نقش مهمی در اطمینان از ایمنی و سلامت سیستم‌های الکتریکی ایفا می‌کند.
از مهم‌ترین کاربردهای میگر می‌توان به تست عایق کابل‌های برق، بررسی عایق تجهیزات برقی مانند موتورها، ترانسفورماتورها و ژنراتورها اشاره کرد. استفاده از میگر در صنایع برق، ساختمان‌سازی و پروژه‌های صنعتی به جلوگیری از خطرات احتمالی مانند برق‌گرفتگی و آتش‌سوزی کمک می‌کند و عمر مفید تجهیزات را افزایش می‌دهد.
استفاده از عایق‌های مناسب در خطوط انتقال برق، پست‌ها و دیگر تاسیسات الکتریکی مانع بروز حوادثی مانند برق‌گرفتگی، اتصالی و آتش‌سوزی می‌شود. با این حال، هرگونه افت کیفیت یا تغییر در ساختار عایق‌ها می‌تواند خطرساز باشد؛ بنابراین تست دوره‌ای سیستم‌های عایقی تاسیسات از اهمیت بالایی برخوردار است.
یکی از ابزارهای تخصصی برای این کار دستگاه میگر (Megger) است. آشنایی با کاربرد و عملکرد این دستگاه برای مهندسان برق ضروری است. در ادامه به بررسی دقیق این ابزار، کاربردها و نحوه عملکرد آن می‌پردازیم.
تستر عایق در عملکرد شبیه مولتی متر دیجیتال است، اما برای اهداف تخصصی‌تری استفاده می‌شود و تفاوت‌های مهمی با مولتی‌متر دارد:
- توانایی اندازه‌گیری مقاومت‌های بسیار بالا (در حد مگااهم و گیگااهم)
- اعمال ولتاژ تست بالا (بین ۱۰۰۰ ولت تا ۱۰ کیلوولت)
- مدت‌زمان تست طولانی‌تر
- نمایش پارامترهای دقیق عایق به همراه نمودار
این ویژگی‌ها باعث شده تا میگر به ابزاری اساسی در ارزیابی وضعیت عایق‌ها تبدیل شود.
میگر چیست و تاریخچه میگر
نام "Megger" ترکیبی از دو واژه Megohms و Tester است. این برند در سال ۱۸۹۵ توسط سیدنی اورشد و ارنست ویگنولز پایه‌گذاری شد. اولین مدل میگر در سال ۱۸۸۹ ساخته شد و در دهه ۱۹۲۰ پیشرفت‌های قابل‌توجهی کرد.
میگر چیست و کاربردهای اصلی میگر
- ارزیابی جریان نشتی در تجهیزات الکتریکی
- تست مفصل‌های برقی که برای اتصال کابل‌ها یا انشعاب‌گیری استفاده می‌شوند
- تست عایق کابل‌ها، ترانسفورماتورها، موتورها و ژنراتورها
- بررسی عایق سیم‌پیچ‌های الکتروموتور
- اندازه‌گیری مقاومت مقره‌ها و دیگر تجهیزات برقی
انواع تستر عایق
میگرها بر اساس نحوه تامین انرژی به دو دسته کلی تقسیم می‌شوند:
- میگر دستی: مجهز به هندل دستی که با چرخاندن آن برق مورد نیاز برای تست تولید می‌شود.
- میگر الکترونیکی: از باتری به‌عنوان منبع تغذیه استفاده کرده و نتایج را روی نمایشگر دیجیتال نشان می‌دهد.
میگر چیست و روش‌های تست عایق با میگر
سه روش اصلی برای تست عایق وجود دارد:
- تست لحظه‌ای: مقاومت عایق در مدت‌زمان کوتاهی (حدود ۶۰ ثانیه) سنجیده می‌شود.
- تست زمان‌بندی شده: مقاومت عایق در فواصل زمانی مشخص اندازه‌گیری شده و افزایش تدریجی مقاومت نشان‌دهنده سلامت عایق است.
- تست نسبت جذب دی‌الکتریک: وضعیت عایق بر اساس نرخ جذب جریان در مدت مشخص ارزیابی می‌شود.
نکات ایمنی هنگام کار با میگر
- در طول تست به هیچ‌وجه به کابل‌ها یا دستگاه در حال کار دست نزنید.
- قبل از شروع تست، مطمئن شوید که کابل‌ها و تجهیزات از برق جدا هستند.
- پس از پایان کار، دستگاه باید کاملاً تخلیه شود تا از خطرات احتمالی جلوگیری شود.
جمع بندی
دستگاه میگر (Insulation Tester) ابزاری ضروری برای حفظ ایمنی و ارزیابی سلامت عایق‌ها در سیستم‌های الکتریکی است. با توجه به ولتاژ بالای اعمال‌شده، استفاده از این دستگاه نیاز به مهارت و رعایت نکات ایمنی دارد. شناخت دقیق میگر و کاربردهای آن به مهندسان برق کمک می‌کند تا از بروز حوادث الکتریکی جلوگیری کرده و تجهیزات را در بهترین شرایط نگهداری کنند.
