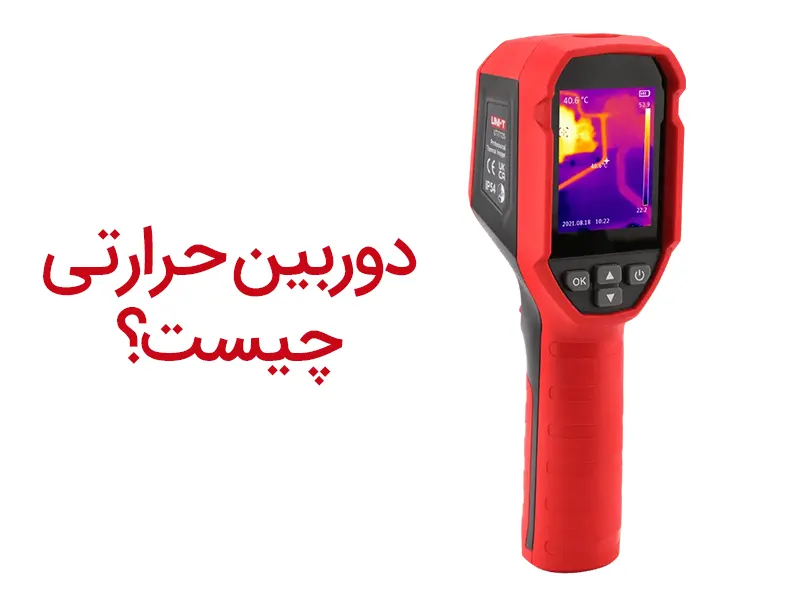

ترموویژن چیست و چه کاربردی دارد؟ با نحوه کار دوربین حرارتی، کاربردهای آن در برق و صنعت، تفاوت ترموویژن با ترمومتر و نکات مهم آشنا شوید.
ترموویژن (Thermovision) یا تصویربرداری حرارتی، روشی برای مشاهده و بررسی اختلاف دمای اجسام بدون نیاز به تماس مستقیم با آنهاست. در این روش، دوربین حرارتی یا ترموویژن، انرژی مادون قرمز منتشرشده از سطح اجسام را دریافت کرده و آن را به یک تصویر حرارتی قابل مشاهده تبدیل میکند. به این ترتیب، نقاط گرمتر و سردتر یک سطح را میتوان بهسرعت شناسایی کرد.
کاربرد ترموویژن یا دوربین حرارتی فقط به اندازهگیری دما محدود نمیشود؛ بلکه این فناوری در برق، تعمیر و نگهداری تجهیزات، صنعت، ساختمان، تأسیسات، مکانیک، بازرسی سیستمهای حرارتی و بسیاری از حوزههای فنی برای پیدا کردن نقاط غیرعادی و تشخیص مشکلاتی که با چشم دیده نمیشوند، استفاده میشود.
ترموویژن چیست؟
ترموویژن به فناوری تصویربرداری حرارتی گفته میشود. تمام اجسام در دمای بالاتر از صفر مطلق، متناسب با دمای سطح خود انرژی حرارتی و تابش مادون قرمز منتشر میکنند. دوربین حرارتی این تابش را دریافت میکند و با پردازش آن، تصویری ایجاد میکند که در آن اختلاف دما در نقاط مختلف مشخص است.
در یک تصویر حرارتی، هر رنگ یا طیف رنگی نشاندهنده یک محدوده دمایی است. بنابراین کاربر میتواند بدون باز کردن دستگاه یا تماس مستقیم با قطعه، متوجه شود کدام قسمت نسبت به بخشهای اطراف دمای بالاتر یا پایینتری دارد.
به زبان ساده، ترموویژن به ما کمک میکند گرما را ببینیم. این ویژگی باعث شده است که دوربینهای حرارتی به ابزار مهمی برای بازرسی، عیبیابی و نگهداری پیشگیرانه تبدیل شوند.
ترموویژن چگونه کار میکند؟
دوربین ترموویژن به جای نور مرئی، تابش مادون قرمز منتشرشده از اجسام را دریافت میکند. این انرژی توسط حسگر حرارتی دوربین دریافت شده و سیستم پردازش تصویر آن را به اطلاعات دمایی تبدیل میکند. سپس نتیجه به شکل یک تصویر رنگی یا خاکستری روی نمایشگر دستگاه نمایش داده میشود.
در واقع، دوربین حرارتی فقط یک عکس معمولی ثبت نمیکند؛ بلکه برای هر بخش از تصویر، اطلاعات مربوط به تابش حرارتی را دریافت و پردازش میکند. به همین دلیل میتوان روی تصویر نقاطی مانند Hot Spot، Cold Spot و دمای یک نقطه مشخص را بررسی کرد.
مراحل تشکیل تصویر حرارتی
- سطح جسم انرژی مادون قرمز منتشر میکند.
- حسگر حرارتی دوربین این تابش را دریافت میکند.
- سیستم داخلی دوربین دادههای دریافتشده را پردازش میکند.
- اطلاعات حرارتی به تصویر تبدیل میشود.
- کاربر میتواند اختلاف دما و نقاط غیرعادی را روی نمایشگر بررسی کند.
آیا ترموویژن همان دوربین حرارتی است؟
در بیشتر کاربردهای فنی، اصطلاح ترموویژن، تصویربرداری حرارتی و دوربین حرارتی به یک مفهوم نزدیک اشاره دارند. ترموویژن در واقع به فناوری مشاهده و تحلیل توزیع دما با استفاده از تابش مادون قرمز گفته میشود و دوربین حرارتی ابزاری است که این تصویربرداری را انجام میدهد.
با این حال، قابلیت دوربینها یکسان نیست. بعضی مدلها فقط برای مشاهده اختلاف دما طراحی شدهاند، در حالی که مدلهای حرفهایتر امکاناتی مانند اندازهگیری دقیقتر دما، تنظیم ضریب گسیلندگی، ثبت تصویر، فیلمبرداری حرارتی، فوکوس، اتصال به نرمافزار و گزارشگیری دارند.
تفاوت ترموویژن با ترمومتر و ترموگراف چیست؟
این سه ابزار ممکن است به دلیل ارتباط با اندازهگیری دما با یکدیگر اشتباه گرفته شوند، اما کاربرد آنها متفاوت است.
| دستگاه |
کار اصلی |
نحوه نمایش |
کاربرد شاخص |
| ترموویژن / دوربین حرارتی |
تصویربرداری و بررسی توزیع دما |
تصویر حرارتی |
عیبیابی و بازرسی حرارتی |
| ترمومتر |
اندازهگیری دمای یک نقطه یا ناحیه |
عدد دما |
اندازهگیری سریع دما |
| ترموگراف / دیتالاگر |
ثبت دما در طول زمان |
داده و نمودار |
پایش و ثبت دما |
کاربردهای ترموویژن در کجاست؟
یکی از مهمترین مزایای تصویربرداری حرارتی این است که بسیاری از مشکلات تجهیزات، پیش از آنکه با چشم قابل مشاهده باشند، به شکل الگوی حرارتی غیرعادی خود را نشان میدهند. به همین دلیل ترموویژن در حوزههای مختلف کاربرد دارد.
۱. بازرسی تابلو برق و تجهیزات الکتریکی
یکی از شناختهشدهترین کاربردهای دوربین حرارتی، بررسی تجهیزات الکتریکی است. افزایش غیرعادی دما میتواند در برخی شرایط نشانهای از اتصال نامناسب، بارگذاری بیش از حد، مقاومت تماس بالا یا مشکل در یک اتصال الکتریکی باشد.
با استفاده از ترموویژن میتوان تابلوهای برق، اتصالات، کلیدها، فیوزها، کابلها، ترمینالها و برخی تجهیزات الکتریکی را بدون نیاز به تماس مستقیم با سطح بررسی کرد.
۲. نگهداری و تعمیرات صنعتی
در صنایع، تغییر الگوی دمایی تجهیزات میتواند یکی از نشانههای اولیه وجود مشکل باشد. دوربین حرارتی میتواند در بازرسی موتور، یاتاقان، پمپ، گیربکس، تابلوهای کنترل و سایر تجهیزات مورد استفاده قرار گیرد.
استفاده از ترموویژن در نگهداری پیشگیرانه کمک میکند برخی نقاط مشکوک پیش از خرابی جدی شناسایی و برای بررسی دقیقتر یا تعمیر برنامهریزی شوند.
۳. بررسی موتور و تجهیزات مکانیکی
اصطکاک، بار اضافی، روانکاری نامناسب یا برخی مشکلات مکانیکی میتوانند باعث تغییر دمای بخشهایی از تجهیزات شوند. تصویربرداری حرارتی امکان مقایسه دمای قسمتهای مختلف یک تجهیز را فراهم میکند و میتواند برای پیدا کردن نقاط غیرعادی مفید باشد.
۴. بررسی سیستمهای گرمایشی و تأسیسات
ترموویژن در بررسی سیستمهای گرمایشی، رادیاتورها، لولههای آب گرم، تجهیزات حرارتی و تأسیسات نیز کاربرد دارد. تصویر حرارتی میتواند به تشخیص توزیع نامناسب گرما، نقاط سرد یا گرم غیرعادی و برخی مشکلات عایقکاری کمک کند.
۵. بازرسی ساختمان و عایقکاری
در ساختمانها، اختلاف دمای سطح میتواند اطلاعات مفیدی درباره وضعیت حرارتی بخشهای مختلف ارائه دهد. دوربین حرارتی در برخی بازرسیها برای پیدا کردن نقاط دارای اتلاف حرارتی، نواحی سرد، مشکلات احتمالی عایقکاری و الگوهای غیرعادی دمایی استفاده میشود.
البته تصویر حرارتی به تنهایی دلیل قطعی وجود یک عیب ساختمانی نیست و نتیجه باید با شرایط محیط، رطوبت، جریان هوا و سایر عوامل بررسی شود.
۶. بررسی تجهیزات الکترونیکی و بردها
در تعمیرات الکترونیک، بعضی قطعات معیوب یا تحت فشار ممکن است نسبت به قطعات مشابه دمای متفاوتی داشته باشند. دوربین حرارتی میتواند در پیدا کردن نقاط داغ روی PCB، قطعات با رفتار حرارتی غیرعادی و نواحی مشکوک به تکنسین کمک کند.
۷. بررسی سیستمهای خورشیدی و پنلهای فتوولتائیک
دوربین حرارتی میتواند برای بررسی الگوی دمایی پنلهای خورشیدی و شناسایی برخی نقاط غیرعادی مورد استفاده قرار گیرد. اختلاف دما در بخشهای مختلف پنل میتواند نیازمند بررسی بیشتر باشد و در بازرسیهای تخصصی نیروگاههای خورشیدی، تصویربرداری حرارتی یکی از ابزارهای مورد استفاده است.
۸. بررسی سیستمهای تهویه و سرمایش
ترموویژن میتواند برای بررسی توزیع دما در برخی تجهیزات و مسیرهای مربوط به سیستمهای سرمایش و تهویه نیز استفاده شود. مقایسه بخشهای مختلف یک سیستم میتواند اطلاعاتی درباره عملکرد حرارتی آن در اختیار تکنسین قرار دهد.
مزایای استفاده از ترموویژن چیست؟
- اندازهگیری و بررسی دما بدون تماس مستقیم با سطح
- مشاهده اختلاف دما در نقاط مختلف یک تجهیز
- شناسایی سریع نقاط گرم و سرد غیرعادی
- امکان بررسی تجهیزات در حال کار، در بسیاری از کاربردها
- کمک به نگهداری پیشگیرانه و کاهش احتمال خرابی ناگهانی
- ثبت تصاویر حرارتی برای مستندسازی و مقایسههای بعدی در مدلهای دارای قابلیت ذخیرهسازی
پارامترهای مهم در دوربین ترموویژن چیست؟
اگر قصد انتخاب یک دوربین حرارتی را دارید، فقط به حداکثر دمای قابل اندازهگیری توجه نکنید. عملکرد واقعی دستگاه به مجموعهای از مشخصات فنی وابسته است.
رزولوشن تصویر حرارتی
رزولوشن نشان میدهد تصویر حرارتی با چه تعداد پیکسل ثبت میشود. رزولوشن بالاتر معمولاً جزئیات بیشتری از الگوی حرارتی در اختیار کاربر قرار میدهد و برای بررسی اجسام کوچک یا جزئیات بیشتر میتواند اهمیت داشته باشد.
محدوده اندازهگیری دما
محدوده دمایی باید با کاربرد موردنظر مطابقت داشته باشد. برای مثال، نیاز یک کاربر در بازرسی ساختمان با کاربری در صنایع دمای بالا یکسان نیست.
دقت اندازهگیری دما
دقت مشخص میکند دمای نمایشدادهشده تا چه اندازه به مقدار واقعی نزدیک است. در کاربردهای حساس، بررسی دقت و شرایطی که سازنده برای اعلام آن مشخص کرده اهمیت زیادی دارد.
حساسیت حرارتی (NETD)
NETD یکی از مشخصات مهم دوربینهای حرارتی است و به توانایی دوربین برای تشخیص اختلافهای کوچک دمایی مربوط میشود. هرچه مقدار NETD کمتر باشد، دوربین در شرایط مناسب میتواند اختلافهای حرارتی ظریفتری را تشخیص دهد.
ضریب گسیلندگی (Emissivity)
ضریب گسیلندگی یکی از عوامل مهم در اندازهگیری دمای غیرتماسی است. سطوح مختلف، تابش مادون قرمز را به یک شکل منتشر نمیکنند؛ بنابراین تنظیم صحیح این پارامتر، بهخصوص هنگام اندازهگیری دقیق دمای سطوح مختلف، اهمیت دارد.
میدان دید و فاصله اندازهگیری
میدان دید لنز مشخص میکند چه محدودهای در تصویر دیده شود. همچنین برای بررسی اجسام کوچک از فاصله زیاد، مشخصاتی مانند IFOV و قابلیت تفکیک فضایی اهمیت پیدا میکنند.
قابلیت ذخیرهسازی و انتقال اطلاعات
در مدلهای حرفهای، امکان ذخیره تصویر و انتقال اطلاعات از طریق حافظه، USB، Wi-Fi یا نرمافزار میتواند برای تهیه گزارشهای فنی و مستندسازی بازرسیها بسیار کاربردی باشد.
آیا تصویر حرارتی همیشه دمای واقعی جسم را نشان میدهد؟
خیر. این یکی از مهمترین نکاتی است که هنگام استفاده از دوربین حرارتی باید به آن توجه کرد. دوربین حرارتی تابش مادون قرمز سطح را دریافت میکند و دمای محاسبهشده میتواند تحت تأثیر عواملی مانند ضریب گسیلندگی، بازتاب محیط، فاصله، شرایط جوی و ویژگی سطح جسم قرار بگیرد.
به همین دلیل، در کاربردهای دقیق نباید فقط به رنگ تصویر حرارتی یا یک عدد نمایشدادهشده اکتفا کرد. تنظیمات صحیح دوربین و شرایط اندازهگیری باید در نظر گرفته شود.
محدودیتهای ترموویژن چیست؟
با وجود کاربردهای گسترده، دوربین حرارتی نمیتواند هر نوع مشکل یا دمایی را به طور مستقیم مشاهده کند. ترموویژن عمدتاً دمای سطح را بررسی میکند و شرایط بین دوربین و جسم نیز بر نتیجه اثر میگذارد.
- نمیتوان از تصویر حرارتی به تنهایی دمای داخل یک جسم را نتیجهگیری کرد.
- سطوح براق و بازتابنده میتوانند باعث خطای اندازهگیری شوند.
- دود، بخار، گردوغبار و شرایط محیطی میتوانند در برخی کاربردها بر تصویر اثر بگذارند.
- رزولوشن پایین ممکن است برای مشاهده اجسام کوچک از فاصله زیاد کافی نباشد.
- رنگهای تصویر حرارتی بهتنهایی نشاندهنده خرابی قطعه نیستند و باید الگوی دمایی و شرایط کاری بررسی شود.
تفاوت دوربین حرارتی با ترمومتر لیزری چیست؟
ترمومتر لیزری یا مادون قرمز معمولاً دمای یک نقطه یا یک ناحیه کوچک را اندازهگیری میکند، در حالی که دوربین حرارتی توزیع دما در یک محدوده را به صورت تصویر نمایش میدهد.
برای مثال، اگر فقط بخواهید دمای یک موتور را در یک نقطه بررسی کنید، یک ترمومتر غیرتماسی میتواند کافی باشد؛ اما اگر بخواهید بدانید کدام قسمت موتور گرمتر است و آیا نقطه داغ غیرعادی وجود دارد، دوربین حرارتی اطلاعات بسیار بیشتری در اختیار شما قرار میدهد.
ترموویژن برای چه کسانی مناسب است؟
- تکنسینهای برق و تابلوهای برق
- تعمیرکاران و تکنسینهای تجهیزات صنعتی
- متخصصان نگهداری و تعمیرات
- تکنسینهای تأسیسات و HVAC
- کارشناسان بازرسی ساختمان
- تعمیرکاران الکترونیک
- متخصصان بازرسی تجهیزات و نگهداری پیشگیرانه
چه زمانی ترموویژن انتخاب بهتری است؟
اگر مشکل موردنظر شما با اختلاف دما، نقطه داغ، توزیع حرارت یا تغییر الگوی حرارتی ارتباط دارد، دوربین حرارتی میتواند ابزار بسیار مناسبی باشد. مزیت اصلی آن این است که به جای بررسی تکتک نقاط، یک تصویر کلی از وضعیت حرارتی سطح ارائه میدهد.
اما اگر فقط به یک عدد دما نیاز دارید، ممکن است ترمومتر سادهتر و اقتصادیتر باشد. همچنین اگر هدف شما ثبت دما در طول زمان باشد، ترموگراف یا دیتالاگر انتخاب مناسبتری است.
تجهیزات مرتبط با ترموویژن
ترموویژن تنها یکی از ابزارهای مورد استفاده برای بررسی دما و وضعیت تجهیزات است. بسته به نوع بازرسی، ممکن است استفاده از ابزارهای دیگری نیز لازم باشد؛ برای مثال ترمومتر، ترموگراف، دیتالاگر دما، مولتیمتر، کلمپمتر و سایر تجهیزات اندازهگیری.
برای انتخاب ابزار مناسب، ابتدا باید مشخص شود هدف شما مشاهده الگوی حرارتی، اندازهگیری دمای یک نقطه، ثبت دما در طول زمان یا اندازهگیری یک کمیت الکتریکی است. انتخاب دستگاه بر اساس همین نیاز، معمولاً نتیجه دقیقتر و هزینه مناسبتری به همراه دارد.
سؤالات متداول درباره ترموویژن
ترموویژن چیست؟
ترموویژن فناوری تصویربرداری حرارتی است که با دریافت تابش مادون قرمز، اختلاف دمای سطح اجسام را به صورت تصویر نمایش میدهد و برای بازرسی و عیبیابی حرارتی کاربرد دارد.
ترموویژن چه کاربردی دارد؟
از ترموویژن در بازرسی تابلوهای برق، تجهیزات صنعتی، موتور و ماشینآلات، ساختمان، تأسیسات، سیستمهای گرمایشی و سرمایشی، پنلهای خورشیدی و تعمیرات الکترونیک استفاده میشود.
آیا ترموویژن همان دوربین حرارتی است؟
در کاربردهای فنی، این دو اصطلاح معمولاً برای اشاره به فناوری و ابزار تصویربرداری حرارتی به کار میروند. دوربین حرارتی ابزاری است که برای انجام تصویربرداری حرارتی استفاده میشود.
تفاوت ترموویژن و ترمومتر چیست؟
ترمومتر معمولاً دمای یک نقطه یا ناحیه را به صورت عددی نشان میدهد، اما ترموویژن توزیع دما را در یک محدوده به شکل تصویر حرارتی نمایش میدهد و امکان پیدا کردن نقاط گرم و سرد را فراهم میکند.
آیا دوربین حرارتی میتواند داخل دیوار را ببیند؟
دوربین حرارتی معمولاً داخل دیوار را مستقیماً مشاهده نمیکند؛ بلکه الگوی دمای سطح دیوار را ثبت میکند. در شرایط مناسب، تغییرات حرارتی روی سطح ممکن است اطلاعاتی درباره وضعیت پشت سطح ارائه دهد، اما نمیتوان از آن انتظار تصویربرداری مستقیم از داخل دیوار داشت.
آیا ترموویژن برای پیدا کردن خرابی تجهیزات برق مناسب است؟
بله. بررسی نقاط داغ و الگوهای غیرعادی دمایی یکی از کاربردهای مهم دوربین حرارتی در برق و نگهداری تجهیزات است. با این حال، مشاهده یک نقطه گرم به تنهایی به معنی خرابی قطعی نیست و باید شرایط بار، اتصالات و مشخصات تجهیز نیز بررسی شود.
مهمترین مشخصات دوربین ترموویژن چیست؟
رزولوشن تصویر حرارتی، دقت اندازهگیری، NETD، محدوده دمایی، میدان دید، قابلیت فوکوس، ضریب گسیلندگی، امکانات ذخیرهسازی و انتقال اطلاعات از مشخصات مهم دوربین حرارتی هستند.
